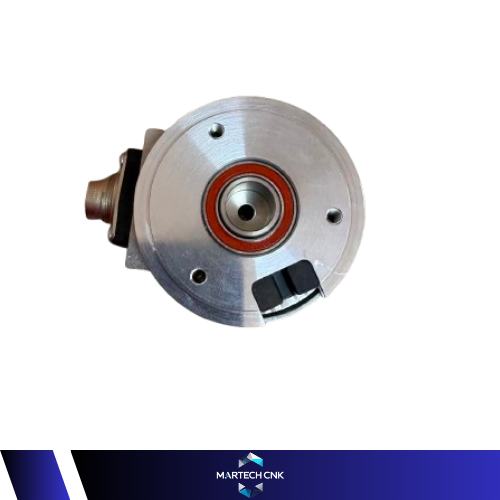

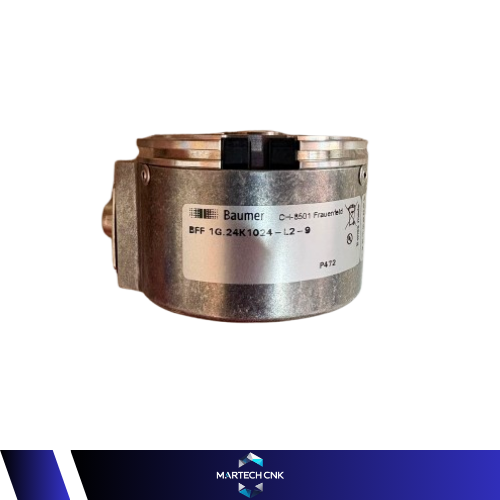

BFF 1G.24K1024-L2-9 ENKODER BAUMER1
BFF 1G.24K1024-L2-9 ENKODER1

BFF 1G.24K1024-L2-9 ENKODER BAUMER

Fiyat Teklifi Alın

  • Done Stok kontrolü yapmak için Whatsapp Üzerinden iletişime geçiniz.
    Stok kodu: 4468 Kategoriler: Marka:

    Açıklama

    Baumer BFF 1G.24K1024-L2-9 (Malzeme No: 10137233), optik algılama teknolojisine sahip, yüksek parazit bağışıklığı sunan endüstriyel bir singleturn (tek turlu) mutlak döner enkoderdir.
    Ürünün resmi teknik dokümanlarına göre temel elektriksel, mekanik ve bağlantı özellikleri şunlardır:
    ⚡ Elektriksel Özellikler
      • Besleme Gerilimi: 10…30 VDC (24K serisi)
      • Çıkış Sinyali / Arayüz: Paralel, Push-Pull (Kısa devre korumalı)
      • Çözünürlük: Turlar başına 10 bit (1024 adım) (Not: BFF serisi gövde yapısı 12 bit / 4096 adıma kadar destekler)
      • Sinyal Kodu: Gray Kod (G)
      • Akım Tüketimi: Yüksüz durumda tipik 70 mA (24 VDC için)
      • Doğruluk: ±0.05° [1, 2, 3, 4]

    ⚙️ Mekanik Özellikler
      • Şaft Tipi: 12 mm kör oyuk şaft (blind hollow shaft)
      • Koruma Sınıfı: IP 65 (L2 kodu ile sızdırmazlık sağlanmıştır)
      • Gövde Çapı: 58 mm
      • Malzeme: Alüminyum ve paslanmaz çelik bileşenler
      • Algılama Yöntemi: Optik (Optical sensing)

    🔌 Bağlantı ve Kod Açılımı
    • Bağlantı Şekli: Radyal konnektör çıkışlıdır.
    • Kodlama Mantığı (BFF 1G.24K1024-L2-9):
      • BFF: Kör oyuk şaftlı enkoder serisi
      • 1G: Gray kod çıkışı
      • 24K: 10-30 VDC besleme ve Push-Pull çıkış katı
      • 1024: Tur başına düşen adım sayısı (Çözünürlük)
      • L2: 12 mm şaft çapı ve IP 65 koruma sınıfı
      • 9: Radyal soketli bağlantı
